產品詳情

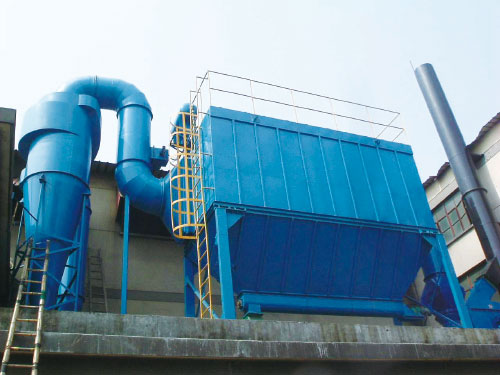

PPC系列除塵器是我公司制造新開發的一種新型氣箱脈沖高效袋式除塵器。它綜合分室反吹脈沖噴吹清灰等各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需要和過濾同時進行的缺點，擴大了應用范圍，該產品具有分室整體清灰特點，采用大規格脈沖閥清灰形式，具有清灰能力強、效果好、使用壽命長。該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資。該產品具有顯著的環境效益、社會效益和經濟效益，填補了氣震式脈沖清灰的空白。
PPC型氣箱式袋除塵器具有四個系列33種規格。過濾面積從93-436l/m2，處理風量從6900m3/h至314000m3/h。廣泛應用于建材水泥、冶金、機械、化工和耐火材料行業，特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統），也可適用于煤磨除塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的除塵，如帶O-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預除塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后也能適用。
氣箱脈沖清灰袋收塵器的特點是采用分室輪流進行清灰，即所謂離線清灰。當某一個室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。所以氣箱式脈沖袋收塵器能捕集含水量塵濃度高達1000g/m3（標）的氣體。
PPC型氣箱式袋除塵器技術性能表（一）
| 技術參數 / 型 號 |
PPC
32-3
|
PPC
32-4
|
PPC
32-5
|
PPC
32-6
|
PPC
64-4
|
PPC
64-5
|
PPC
64-6
|
PPC
64-7
|
PPC
64-8
|
|||
|
處理風量
(m3/h)
|
6900
|
8900
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|||
|
過濾風速 （m/min）
|
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
|
|||||||||||
|
總過濾面積 (m2)
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|||
|
凈過濾面積(m2)
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|||
|
除塵器室數(個)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
|||
|
濾袋總數(條)
|
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|||
|
除塵器阻力(Pa)
|
1470-1770
|
|||||||||||
|
除塵器承受負壓(Pa)
|
5000
|
|||||||||||
|
進口氣體含塵濃度(g/m3)
|
＜200
|
＜1000
|
||||||||||
|
出口氣體含塵濃度(mg/Nm3)
|
≤30
|
|||||||||||
|
清灰壓
縮空氣
|
壓力（Pa）
|
(5-7)x105
|
||||||||||
|
耗氣m3/min
|
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|||
|
脈沖閥
|
數量(個）
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
||
|
規格（英寸）
|
|
|
1?
|
|
|
|
2?
|
|
|
|||
|
提升閥
（帶氣缸）
|
數量(個)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
||
|
規格
|
提升閥板直徑 460，氣缸直徑 63 提升閥板式直徑 595，氣缸直徑 100
|
|||||||||||
|
星型卸料裝置 YJD-16
|
下料口300×300mm,高度400mm，轉速41r/min，減速電機功率1.5kw，產量39.4m3/h
|
|||||||||||
|
螺旋輸送機
|
規格
|
無
|
直徑300，產量39.4m3/h(填充率=0.7)
|
|||||||||
|
減速電機
|
無
|
型號XWD2.2-5-1/59，功率2.2kw
|
||||||||||
|
濾袋規格和材料
|
直徑×長度130×2450，滌綸針刺氈毛重450g/m2,使用溫度120℃
|
|||||||||||
|
保溫層面積(m2)
|
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
124
|
156
|
|||
|
設備總重(約值)(kg)
|
2880
|
4080
|
5280
|
6480
|
8280
|
9960
|
11640
|
13320
|
15000
|
|||
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
PPC型氣箱式袋除塵器技術性能表（二）
| 技術參數 / 型 號 |
PPC
96-4
|
PPC
96-5
|
PPC
96-6
|
PPC
96-7
|
PPC
96-8
|
PPC
96-9
|
PPC96-2×5
|
PPC96-2×6
|
PPC96-2×7
|
PPC96-2×8
|
PPC96-2×9
|
PPC96-2×10
|
|||
|
處理風量
(m3/h)
|
26800
|
33400
|
40100
|
46800
|
53510
|
60100
|
66900
|
80700
|
94100
|
107600
|
121000
|
134500
|
|||
|
過濾風速 （m/min）
|
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
|
||||||||||||||
|
總過濾面積 (m2)
|
372
|
465
|
557
|
650
|
744
|
836
|
929
|
1121
|
1308
|
1494
|
1681
|
1868
|
|||
|
凈過濾面積(m2)
|
279
|
372
|
465
|
557
|
657
|
744
|
836
|
1028
|
1215
|
1401
|
1588
|
1775
|
|||
|
濾袋總數(條)
|
384
|
480
|
576
|
672
|
768
|
864
|
960
|
1152
|
1344
|
1536
|
1728
|
1920
|
|||
|
除塵器阻力(Pa)
|
1470-1770
|
||||||||||||||
|
除塵器承受負壓(Pa)
|
5000
|
||||||||||||||
|
進口氣體含塵濃度(g/m3)
|
＜1300
|
||||||||||||||
|
出口氣體含塵濃度(mg/Nm3)
|
≤30
|
||||||||||||||
|
清灰壓
縮空氣
|
壓力（Pa）
|
(5-7)x105
|
|||||||||||||
|
耗氣m3/min
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
2.7
|
3.0
|
3.4
|
4.2
|
4.8
|
5.4
|
6.0
|
|||
|
脈沖閥
|
數量(個）
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
||
|
規格（英寸）
|
2?
|
||||||||||||||
|
提升閥
（帶氣缸）
|
數量(個)
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
||
|
規格
|
提升閥板直徑 725，氣缸直徑 100
|
||||||||||||||
|
星型卸料裝置 YJD-16
|
下料口400×400mm，轉速45r/min，減速電機功率2.2kw，每臺產量72.2m3/h 單排1臺，雙排2臺
|
||||||||||||||
|
螺旋輸送機
|
規格
|
直徑 400，產量38m3/h 單排1臺，雙排2臺
|
|||||||||||||
|
減速電機
|
型號XWD5.5-7-1/59，功率5.5kw
|
||||||||||||||
|
空氣輸送斜槽
|
如進氣口氣體含塵濃度大于700g/m3標，應選用帶輸送斜槽或較大規模螺旋輸送機的除塵器
|
||||||||||||||
|
濾袋規格和材料
|
直徑×長度130×2450，滌綸針刺氈毛重450g/m2,使用溫度120℃
|
||||||||||||||
|
保溫層面積(m2)
|
110
|
120
|
130
|
140
|
150
|
160
|
175
|
210
|
245
|
280
|
315
|
350
|
|||
|
設備總重(約值)(kg)
|
10452
|
12120
|
14880
|
16920
|
18840
|
21240
|
25200
|
30240
|
35280
|
40320
|
45360
|
50400
|
|||
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
PPC型氣箱式袋除塵器技術性能表（三）
|
技術參數 / 型 號
|
PPC128-6
|
PPC128-9
|
PPC128-10
|
PPC128-2×6
|
PPC128-2×7
|
PPC128-2×8
|
PPC128-2×9
|
PPC128-2×10
|
PPC128-2×11
|
PPC128-2×12
|
PPC128-2×13
|
PPC128-2×14
|
|||
|
處理風量
(m3/h)
|
67300
|
100900
|
121000
|
134600
|
157000
|
179400
|
201900
|
224300
|
247600
|
269100
|
296100
|
314000
|
|||
|
過濾風速 （m/min）
|
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
|
||||||||||||||
|
總過濾面積 (m2)
|
935
|
1402
|
1558
|
1869
|
2181
|
2492
|
2804
|
3115
|
3427
|
3738
|
4050
|
4361
|
|||
|
凈過濾面積(m2)
|
779
|
1246
|
1402
|
1713
|
2025
|
2336
|
2648
|
2959
|
3271
|
3582
|
3894
|
4205
|
|||
|
濾袋總數(條)
|
768
|
1152
|
1280
|
1536
|
1792
|
2084
|
2304
|
2560
|
2816
|
3072
|
3328
|
3584
|
|||
|
除塵器阻力(Pa)
|
1470-1770
|
||||||||||||||
|
除塵器承受負壓(Pa)
|
＜5000
|
||||||||||||||
|
進口氣體含塵濃度(g/m3)
|
＜1300
|
||||||||||||||
|
出口氣體含塵濃度(mg/Nm3)
|
≤30
|
||||||||||||||
|
清灰壓
縮空氣
|
壓力（Pa）
|
(5-7)x105
|
|||||||||||||
|
耗氣m3/min
|
3.6
|
5.4
|
6.0
|
7.0
|
8.3
|
9.5
|
10.7
|
12
|
13.1
|
14.3
|
15.5
|
16.7
|
|||
|
脈沖閥
|
數量(個）
|
12
|
18
|
20
|
24
|
28
|
32
|
36
|
40
|
44
|
48
|
52
|
56
|
||
|
規格（英寸）
|
2?
|
||||||||||||||
|
提升閥
（帶氣缸）
|
數量(個)
|
6
|
9
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
26
|
28
|
||
|
規格
|
提升閥板直徑 725，氣缸直徑 100
|
||||||||||||||
|
星型卸料裝置 YJD-16
|
下料口300×300mm，產量24m3/h 雙翻板閥、規格305×915
|
||||||||||||||
|
螺旋輸送機
|
規格
|
直徑 300，產量21m3/h 無
|
|||||||||||||
|
減速電機
|
XWD2.2-5-1/43，功率2.2kw 無
|
||||||||||||||
|
空氣輸送斜槽
|
斜槽規格250mm，斜槽所需風量為2.0m3/ m2透氣層 風壓6860Pa,風機選型和管道配置由選用者確定，如進氣口氣體含塵濃度大于700g/m3標，應選用螺旋輸送機的收塵器
|
||||||||||||||
|
濾袋規格和材料
|
直徑×長度130×3050，滌綸針刺氈毛重450g/m2,使用溫度120℃
|
||||||||||||||
|
保溫層面積(m2)
|
125
|
196
|
205
|
223
|
247
|
262
|
277
|
292
|
307
|
322
|
337
|
352
|
|||
|
設備總重(約值)(kg)
|
24120
|
31680
|
34680
|
43920
|
52680
|
60000
|
66480
|
72000
|
78480
|
86400
|
93600
|
100800
|
|||
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
